插件元件對象： 端子，最大尺寸寬10mm，高22mm
供料系統：振動盤、feeder送料器
插件速度：0.45秒/件
運動精度：0.001mm/脈沖
裝卸PCB時間： 3s
運動系統：松下伺服控制器、馬達
元件包裝方式：散裝、卷裝
編程功能：在線視覺編程、視覺校正， 簡易的EXCEL表格制程
可裝卸PCB尺寸：最大380mm*280mm； 最小50mmx50mm。(加大可訂制)
數據 輸入： USB接口導入、手工錄入
插件頭數量： 可設置1-4個插件頭，插不同規格的端子
通信接口：RS-232C
端子厚度要求： ≥0.6mm≤1.2mm
使用電源：單相220V/AC、50/60HZ、2KVA
端子垂直誤差： ≤0.8度
空氣壓力：5-6kg/cm2

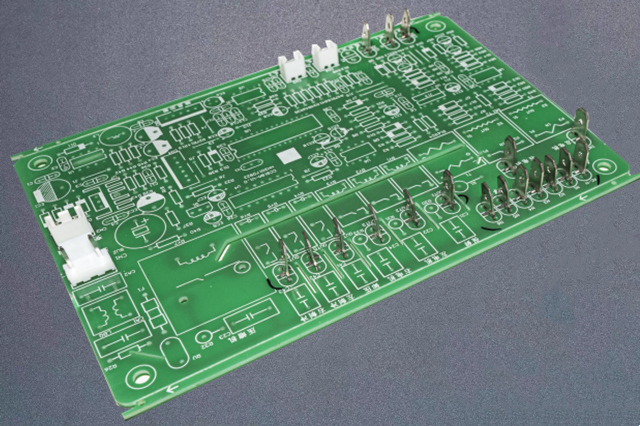

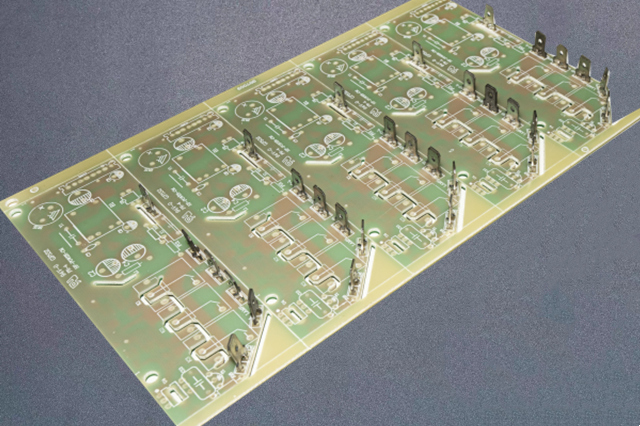

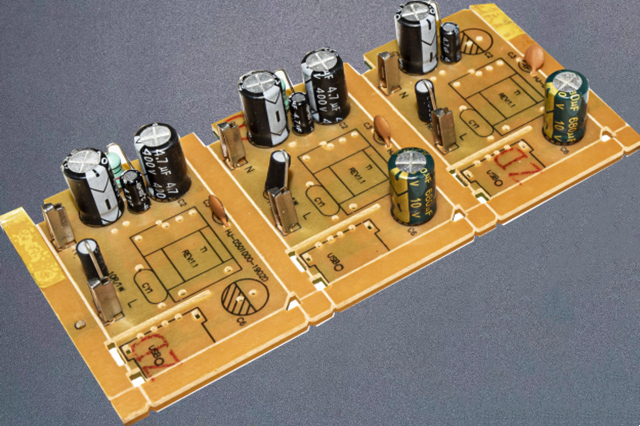

PCB板要求： 靠板邊需要有定位孔；元件孔徑比元件腳大0.5mm
噪音：≤75db
插入方向：可設置0-360度，增量為1度
環境溫度：10℃-30℃
元件本體距離：元件與元件距離2mm(可訂制高密度)
環境濕度：30%-70%
元件固定方式： 兩個腳分別垂直元件往兩邊彎曲
耗氣量： 0.63m3/min
控制系統： 自主研發的控制系統，工業電腦+運動控制卡高效控制
設備外形尺寸： 1950mm*1200mm*1530mm
顯示系統：17寸彩色液晶顯示器
設備重量：1500kg
Windows環境下運行的操作軟件， 生產數據、管理數據、設備參數、編輯程序、全部I/O信號診斷等均可在主機上完成，界面人性化，高科技術的應用使設備簡潔高效，上手容易，操作性佳。
視覺系統
工業專用高清相機與自主開發的視覺校正軟件組成 視覺系統， 可視PCB孔位與編程所輸坐標的偏差， 快速自動校正所有坐標與實際PCB孔位對中， 確保插 件精準，大大提高編程效率。
插件速度0.55秒/件，采用松下AC伺服驅動，高速度低噪音，運動穩定。
漏件檢測
當插入漏件時，可實現漏件檢測并設有補插功能。
01.采用最新款總線伺服器電機日本松下(Panasonic) 品牌。
02.送板、接駁臺系統電機采用東方品牌。
03.氣動元件采用臺灣亞德客(Air tac) 品牌。
04.絲杠采用日本THK品牌。
05.攝像系統采用大恒圖像(500萬像素)品牌。
06.繼電器采用日本歐姆龍(OMRON) 品牌。
07.光電傳感器采用日本松下(panasonic) 品牌。
08.主要零部件材料采用日本模具鋼材質。
